采用标准

• DL/T 596-2005《电力设备预防性试验规程》
• GB1094.1-GB1094.6-96 《外壳防护等级》
• GB2900《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984 《电子测量仪器安全要求》
• GB191《包装贮运标志》
• GB/T.311-1997《高压输变电设备的绝缘与配合》

可替代或等同以下产品名

交直流大电流、升流器、温升发热试验、安秒特性测试仪、互感器变比校验、直流升流器、断路器速断、过流保护试验、加热装置、温升试验装置、大电流试验装置

功能简述

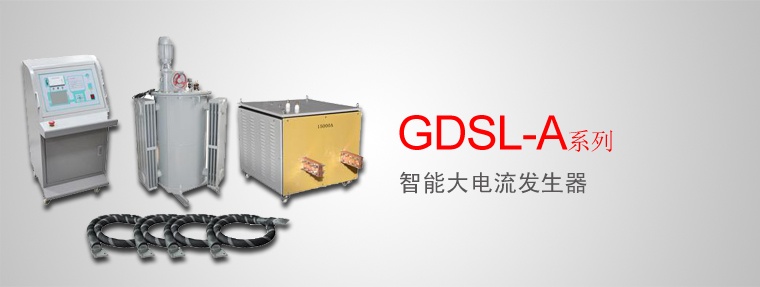

GDSL-A智能大电流发生器是国电西高通过多年实践经验在GDSL-A型的基础上根据国家最新电力行业标准而设计的性能先进的升流设备。它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力 强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的整组传动试验， 电动机保护器，空气开关，开关柜，断路器，保护屏等校验。

仪器特点

• 320×240液晶显示器、高速热敏打印机。
• 高精度传感器和高性能14位AD采集芯片。
• 人机对话全键盘操作方式，智能化工作全过程。
• 任选常规升流试验、冲击速断试验和互感器变比极性试验，操作灵活简单。
• 实时显示输出电流，时间结果，显示直观明了。
• 完善的过流保护，任意设定目标输出电流值、电流上限和耐流时间。
• 具有回零检测功能，回零确定后才可进行试验，安全可靠。
• 逼近式升流算法，到达设定目标输出电流后自动耐流计时，计时结束后电机自动回零。
• 超过设定输出电流上限，电机自动回零，并发生声光报警。
• 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
• 自动错误诊断，易于发现和解决问题。
• 可选配远程通信、门联锁警灯警铃、开口电压校验接口等。

功能特点

• 电流可平滑平稳连续可调，精度1.0级；
• 输出电流是标准正弦波,波形畸变率小于5%
• 测时范围：0～9999ms 分辨率1ms，测量误差：0.005% 量程±2digs。
• 可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。
• 二次电流范围0~5A 分辨率0.1A）
• 设备容量是按5分钟短时、间断性工作设计。
• 如用于批量试验，连续工作2.5分钟后，关闭10分钟。
• 可测被测元件的电流动作时间，并可同步记录锁定动作时间。（选配）
• 如做温升(30分钟-24小时)应按长期工作温升定制。（选配）
• 可定做三相带平衡调节升流器（选配）
• 可定做交直流两用升流器（选配）

技术参数及规格

型号	输出容量 （ kVA ）	输出电流 （ A ）	电源电压 （ V ）	开口电压 （ V ）	电源相数		备注
GDSL-A -500	3	500	220	6	LN		整体式
GDSL-A- 1000	6	1000	220	6	LN		整体式
GDSL-A- 1500	9	1500	220	6	LN		整体式
GDSL-A- 2000	1 2	2000	220 或 380	6	LN	AB	整体式或分体式
GDSL-A- 2500	15	2500	220 或 380	6	LN	AB	整体式或分体式
GDSL-A- 3000	18	3000	220 或 380	6	LN	AB	整体式或分体式
GDSL-A- 4000	24	4000	380	6	AB		分体式
GDSL-A- 5000	30	5000	380	6	AB		分体式
GDSL-A- 6000	36	6000	380	6	AB		分体式
GDSL-A- 8000	48	8000	380	6	AB		分体式
GDSL-A- 10000	60	10000	380	6	AB		分体式
GDSL-A- 12000	72	12000	380	6	AB		分体式
GDSL-A- 15000	90	15000	380	6	AB		分体式
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
