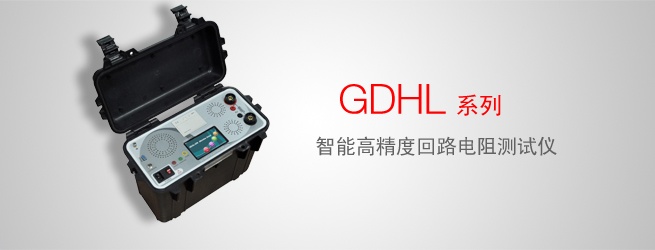

产品概述

根据电力设备预防性试验规程《 DL/T 596—1996 》的要求，各种开关设备的导电回路电阻测试，其测试电流不得小于100A。由于接触面氧化、接触紧固不良等原因导致接触电阻增大，在大电流流过 时，接触点温度升高，这更加速接触面氧化，使接触电阻进一步增大，持续下去将产生严重事故，因此有必要经常或定期对接触电阻进行测量。

产品特点

• 用途宽广

  GDHL系列产品服务于大电流、高精度电阻类的测量，如高压、中压以及低压断路器、开关回路电阻、大电流汇流排（如铜排、铝排等）连接点电阻、套管连接处的接点电阻、电缆连接点电阻以及焊接 点处电阻等。它力求为客户提供更安全、更快捷以及更容易的电阻测试及分析的解决方案。

• 经久耐用
  • 整机达到防尘、防水等级，符合国标IP67；
  • 吊装式一体化设计，骨架式拆装结构，便于检修和维护；
  • 整机嵌压式结构，分散应力；减震缓冲处理，确保物流的可靠性；
  • 楔形导流风道，提高散热能力，大大延长使用寿命；
  • 整机体积小、重量轻，不超过8kg，非常适合现场使用。
• 测试准确、抗干扰强
  • 新型高频开关电源技术，解决了临界点测量问题、全量程线性极好；
  • 恒流输出技术，纹波系数好；高精度采集、14位AD转换；
  • 产品设计严格遵循EMC标准，在严重干扰环境下，读数稳定，重复性好。
• 实效性高
  • 高速电子元件，速率可达us级，缩短数据处理时间，保证数据实时性。
• 量程宽
  • 电流量程可在25～300A DC连续可调；
  • 电阻量程范围可达0.01uΩ～200mΩ，也可定制量程。
• 测试接头新颖
  • 欧式扳把快速接头、锁扣设计，接触面大、通流能力强；
  • 内置式封闭快速插头、无遮挡设计，安全可靠；
  • 保证现场接线可操作性，提高测试效率。
• 人机画面友好
  • 真彩琉璃LCD界面，清晰生动；
  • 智能操作引导，集中信息展现，动态触屏键盘；
  • 可视工作流程图表指导，避免误操作，易学易用。
• 智能化程度高、安全性好
  • 根据被试品自动切换测试量程；
  • 内置灵活的校准模式，提供现场便利；
  • 自判断电压、电流线虚接、断接，过热，超量程等故障；
  • 自动启动保护机制，瞬间切断大电流输出，避免人身和设备损伤；
  • 故障自诊断，可通过声光、文字提示，引导客户实现故障解除。
• 接口多样化
  • 提供通用RS232、 USB接口多种选择；
  • 预留通用接口，可支持产品升级和300～600A并机扩流；
  • 具备升级支持IEC61850、IEC61970标准一致性测试功能的能力；
  • 可支持实现数据管理、信息交互和系统平台建设，实现平台同一化。
• 功能强
  • 分常规测试和开关测试模式，满足客户更全面的测试需求；
  • 采用最新电源技术，电流多档和无级可调，客户任意选择；
  • 长时间大电流输出，烧除开关氧化膜，使测量更真实；
  • 时间分多档和任意设定，全面满足客户测试需求；
  • 开关六断口测试，一次打印结果，使试验结果更完整；
  • 可任意查询历史数据和常用开关参考电阻值图表；
  • 可任意设定日期和时钟，方便历史数据测试时间的追溯；
  • 系统设置模式提供接线示意图和注意事项，为客户提供更人性化服务；
  • 同屏显示电阻、电流、电压、时间、状态及提示信息，内容丰富，易于观察；
  • 输入截面和长度可自动计算电阻率，可按国标考量导体材质；
  • 提供环境和机内温度测试，方便扩展换算至20℃电阻值的功能；
  • 可绘制电阻、温度、时间曲线，便于研究电阻随温度和时间的变化趋势；
  • 设定标准电阻，可进行误差换算，便于比对开关电阻值；
  • 软硬件补偿设计，有效消除测试导线和测试钳接触电阻的影响；
  • 内置前换纸打印机，中英文模式，利于生成测试报告；
  • 可设置试验样品和试验员编号，便于客户识别测试结果归属；
  • 能对测量数据进行存储、删除，最多存储256条；
  • 可根据用户需求定制功能。
  • 可定制电阻R随时间t、温度T、旋转角ω等实时测量和图形曲线显示功能；
  • 可定制NC和NO接口，方便与客户其他外接检测设备（如PLC）进行连接。

产品参数

三色LED设计，融合了电力三色标志，引进西方交通灯布局，亮丽醒目，颇显美观。

采用真彩琉璃LCD触摸屏，易于分辨和操作，营造出良好的人机交互视窗。

标准的快接头配备电阻图样，一体化设计，明示测试入口。
