采用标准

• DL/T 596-2005《电力设备预防性试验规程》
• GB1094.1-GB1094.6-96 《外壳防护等级》
• GB2900《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984 《电子测量仪器安全要求》
• GB191《包装贮运标志》
• GB/T.311-1997《高压输变电设备的绝缘与配合》

可替代或等同以下产品名

交直流大电流、升流器、温升发热试验、安秒特性测试仪、互感器变比校验、直流升流器、断路器速断、过流保护试验、加热装置、温升试验装置、大电流试验装置

功能简述

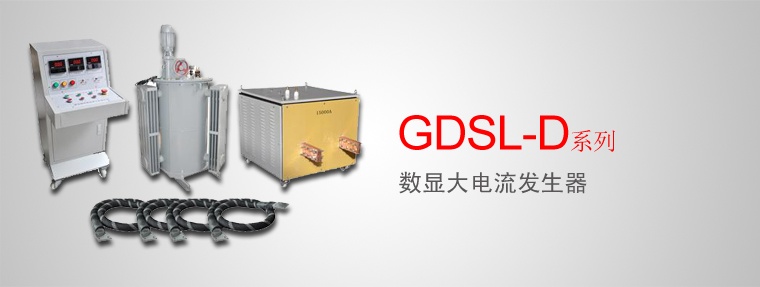

GDSL-D系列大电流发生器是国电西高在GDSL-M型的基础上，根据国家最新电力行业标准而设计的、性能先进的升流设备。大电流发生器（升流器）是各行各业在电气调试中需要大电流场所的必需设备，应用于发电厂、变配电站、电器制造厂及科研、试验室等单位，属于短时或断续工作制，它具有体积小、重量轻、性能好，使用维修方便等特点。主要用于一次母线保护及各种电流互感器，电动机保护器，空气开关，开关柜，断路器，保护屏等校验。

仪器特点

• 采用高导电率铜材作为输出电极，接触面大、通流能力强
• 具有全新工艺的拉丝铝板，简洁醒目，耐磨耐污染。
• 全金属喷塑工艺外壳以及国际流行的驼灰色调，坚固可靠，确保物流的可靠性。
• 采用带刹万向脚轮，使移动和固定更灵活方便。
• 楔形导流风道，提高散热能力，大大延长使用寿命；
• 整机体积小、重量轻，，非常适合现场使用。

功能特点

• 具有零位保护功能，防止大电流的冲击对试品造成损伤，不在零位时无法启动。
• 冲击选择功能，在做断路器速断试验时，可切除零位保护功能，直接输出所需电流值 。
• 输出电流方式：真有效值连续可调。
• 输出电流是标准正弦波,波形畸变率小于5%
• 电压电流显示均采用新型高精度LED数字显示
• 可切换大小电流量程，提高显示细度，便于更准确读数。
• 电源电压和调压器输出电压可切换显示便于观察。
• 设备容量是按5分钟短时、间断性工作设计。
• 如用于批量试验，连续工作2.5分钟后，关闭10分钟。
• 可测被测元件的电流动作时间，并可同步记录锁定动作时间。（选配）
• 测时范围：0.001S～999.999S 分辨率1ms，测量误差：0.005% 量程±2digs。（选配）
• 可直接显示一次电流、二次电流的测试值，便于互感器变比校验试验。（选配）
• 二次电流范围0~5A 分辨率1mA（选配）
• 如做温升(30分钟-24小时)应按长期工作温升定制。（选配）
• 可定做三相带平衡调节升流器（选配）
• 可定做交直流两用升流器（选配）

技术参数及规格

型号	输出容量 （ kVA ）	输出电流 （ A ）	电源电压 （ V ）	开口电压 （ V ）	电源相数		备注
GDSL-D -500	3	500	220	6	LN		整体式
GDSL-D- 1000	6	1000	220	6	LN		整体式
GDSL-D- 1500	9	1500	220	6	LN		整体式
GDSL-D- 2000	1 2	2000	220 或 380	6	LN	AB	整体式或分体式
GDSL-D- 2500	15	2500	220 或 380	6	LN	AB	整体式或分体式
GDSL-D- 3000	18	3000	220 或 380	6	LN	AB	整体式或分体式
GDSL-D- 4000	24	4000	380	6	AB		分体式
GDSL-D- 5000	30	5000	380	6	AB		分体式
GDSL-D- 6000	36	6000	380	6	AB		分体式
GDSL-D- 8000	48	8000	380	6	AB		分体式
GDSL-D- 10000	60	10000	380	6	AB		分体式
GDSL-D- 12000	72	12000	380	6	AB		分体式
GDSL-D- 15000	90	15000	380	6	AB		分体式
说明：如有特殊参数要求，可按用户的技术参数进行设计制作。
