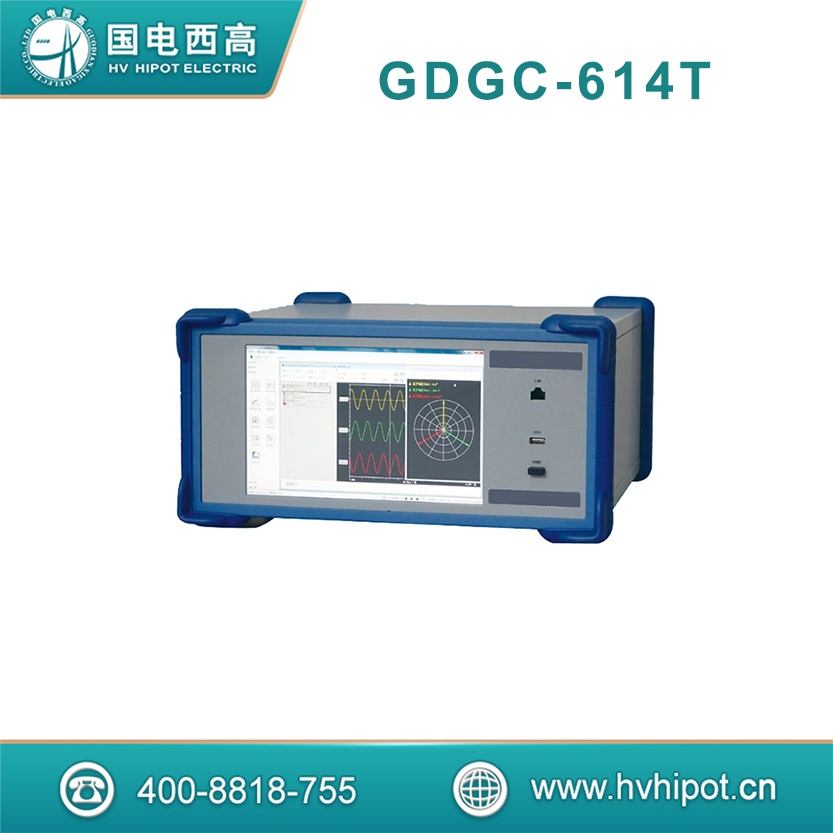

GDGC-614T电力故障录波仪
GDGC-614T录波仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。
录波仪配置了多种模拟通道，全部采用电气隔离技术，隔离耐压达DC3000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。
录波仪具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能。配套提供的远程机（上位机）软件可通过局域网与录波仪连接，实现设备的远程操作。
产品参数
|
硬件配置 |
|
|
显示屏 |
10.1" 262K色TFT显示屏；分辨率：1280×800 |
|
存储 |
硬盘120GB，内存4GB |
|
通讯接口 |
网络：1个10/100Mbps 802.3u接口、2个USB接口 |
|
通道数 |
|
|
模拟量 |
16路/24路/32路可选 |
|
开关量 |
16路 |
|
派生量 |
24路 |
|
输入通道 |
|
|
同步采样频率 |
10K/s,20K/s,50K/s,100K/s可选 |
|
安全性 |
电气隔离耐压3000VDC |
|
工作电源 |
|
|
交流电源 |
额定电压：单相220V，50Hz,允许偏差-15%～+15% |
|
直流电源 |
额定电压：220V，允许偏差-15%～+15% |
|
结构 |
|
|
机箱尺寸（mm） |
453(宽) ×235(高)×425(深) |
|
重量 |
14kg(含铝合金包装箱) |
|
环境 |
|
|
工作温度 |
室内使用，-5 ～ +45℃，相对湿度5 ～ 95% |
|
存储环境 |
室内保存：-5 ～ +45℃，湿度95rh%以下（不凝结） |
