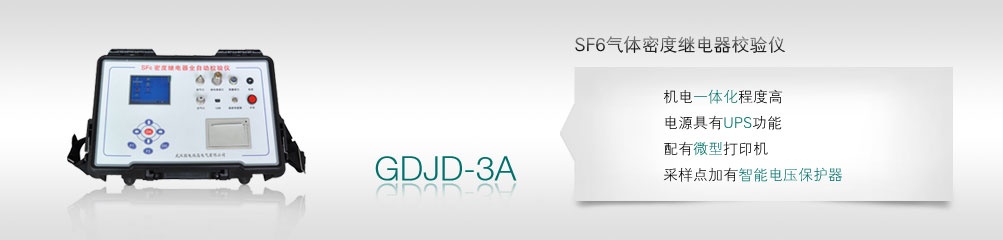

GDJD-3A SF6气体密度继电器校验仪

GDJD-3A型SF6气体密度继电器校验仪（以下简称校验仪），是一款智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。

SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行。安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL／T596—1996《电力设备预防性试验规程》。该试验规程规定：各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。

在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。为了能够统一，习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以，SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时，不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。GDJD-3A 型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。

GDJD-3A 密度继电器校验仪吸收国外产品先进经验，可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量，不存在使用SF6气体造成的弊端如：SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。

• 对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的报警性能校验。
• 对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量，并自动换算成20℃时的对应标准压力值，实现对SF6气体密度继电器的闭锁性能校验。
• 如被校验的SF6气体密度继电器附有压力表或密度表，该校验仪还可对压力表或密度表的精度进行校验。
• 任意环境温度下SF6气体压力至20℃时的标准压力换算。
• 20℃时的标准压力到任意温度下的压力换算。

该校验仪吸收国内同类产品先进经验，运用了先进的精确的SF6气体压力和温度之间关系的数学模型，根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术，选用进口的高性能压力、温度传感器，解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度，并自动换算成20℃时的标准压力值，从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室，而且避免了大量的SF6气体的浪费。具有以下显著特点：

• 结构紧凑，体积小，重量轻，便于携带。
• 机电一体化程度高，技术先进、性能可靠。
• 大屏幕液晶，汉字菜单，直观、简便。
• 采用的电源具有UPS功能，适合野外作业。
• 配有微型打印机，随时打印测试结果。
• 密封性能好，校验过程中不浪费SF6气体。
• 连接气管两端配有进口快速逆止阀，操作简便又防止管路进入水份和空气。大多数密度继电器无须拆卸即可直接进行校验。
• 采样点加有智能电压保护器，采样点鱼夹误接220V电压也不会损坏校验仪，使用更安全。
• 温度传感器位于仪器气体管道内，正确反映密度继电器内的气体温度，测量更准确。
