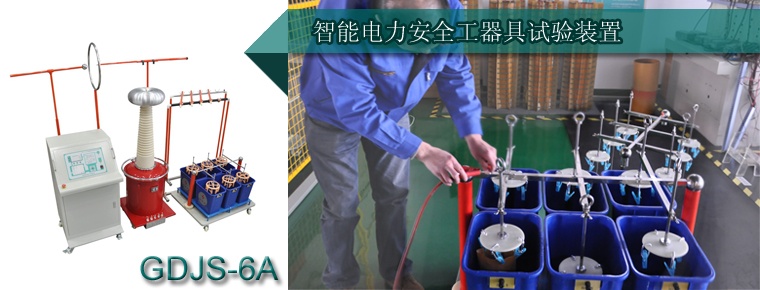

GDJS-6A系列 智能电力安全工器具试验装置

可应用于以下工器具

绝缘手套、绝缘靴、绝缘杆、验电器、绝缘垫、绝缘毯、绝缘绳索、遮蔽罩、绝缘服、绝缘披肩、绝缘梯、屏蔽服、静电防护服、导电鞋、携带型短路接地线、安全帽、安全带、安全脚扣

可等同或替代以下产品名

绝缘手套试验装置、绝缘靴试验装置、绝缘手套耐压、绝缘靴耐压、绝缘泄漏电流、绝缘拉杆泄露、令克棒试验装置、绝缘操作杆耐压、验电器功能检测、起动电压测试、绝缘靴手套耐压试验装置、防护工具绝缘试验台、绝缘靴手套耐压测试仪、辅助绝缘工具试验装置、绝缘靴绝缘手套试验装置、带电防护用具绝缘测试装置、绝缘鞋绝缘手套试验机、绝缘靴绝缘手套试验机

功能简述

GDJS-6A系列智能电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。 绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和5根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

仪器特点

• 320×240液晶显示器、高速热敏打印机。
• 高压电压、低压电流、6路泄漏电流共8路测量方式，高精度传感器和高性能14位AD采集芯片。可扩展到16路测量通道。
• 人机对话全键盘操作方式，智能化工作全过程，任选自动方式和手动方式。
• 实时显示高压电压、低压电流、6路泄漏电流，时间及耐压结果，显示直观明了。
• 完善的过压、过流保护，任意设定输出电压、低压电流上限、泄漏电流上限和计时时间。
• 具有回零检测功能，回零确定后才可进行试验，安全可靠。
• 逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
• 配备安装视频光盘，方便指导用户组装。
• 试验过程中，可以按取消按钮退出任何试验。出现异常，可以按紧急开关切断高压输出。
• 精良的软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
• 自动错误诊断，易于发现和解决问题。
• 接线和检测简单，布局合理可靠，移动拆装灵活。

功能特点

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 适用于绝缘手套（靴）、6-220kV绝缘杆的绝缘泄露试验和6-220kV验电器的功能检测
• 多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
• 整套装置采用链条或不锈钢滑杆高压电极，可任意调节电极高度
• 电极采用不锈钢材质加工，表面镀涂CU/EpNi5bc工艺，使表面放电小于10pC
• 特制紫铜绝缘靴均压电极，使靴内底部高压分布均匀
• 绝缘鞋试验配置4mm小钢珠的干式试验方法，避免了传统的注水试验方法导致绝缘靴不易晒干。
• 配备绝缘杆泄露试验支架可做绝缘拉杆的工频耐压和泄露试验
• 配备验电器功能检测装置可以对验电器的起动电压、同相、反相干扰电场的影响进行试验。
• 仪器与高压系统完全隔离，不仅可以精确测量多路高压泄漏电流，而且确保了试验人员的人身安全。
• 击穿或超过泄流限值试品，自动切断高压，降压回零，并发生声光报警。
• 配备双高压变压器，实现不同电压等级的耐压试验。（选配）
• 支持升压速度智能控制，分0.5kV/S，1kV/S ，1.5kV/S，2kV/S，2.5kV/S，3kV/S
• 6档速度，方便用户自由选择。（选配）
• 支持阶段升压（3阶段），可任意设置每阶段电压值，便于发现试品问题。（选配）
• 可选配无线遥控控制、远程通信、门联锁警灯警铃、外接分压器校验接口等。（选配）
• 可安装分断机构，当任意一路击穿或超过泄漏电流值时，将自动脱离试验，不影响其它试品；（选配）
• 红外通讯、无线通讯、光纤通讯三种高低压侧隔离方式可供选择。（选配）

主要技术参数

规格	额定容量	输入电压	输出电压	电压精度	低压电流	泄漏电流	泄漏电流分辨率	电流精度
GDJS-63A	3KA	220V	0-30KV	≤ 2.0% （ F.S ）	0-15A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-65A	5KA	220V	0-50KV	≤ 2.0% （ F.S ）	0-25A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-610A	10KA	220V	0-100KV	≤ 2.0% （ F.S ）	0-50A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
GDJS-615A	15KA	380V	0-150KV	≤ 2.0% （ F.S ）	0-37.5A	0-20.0mA	0.1mA	≤ 1.5% (F.S)
增加各种电极装置可完成其他工具试验

扩展产品：

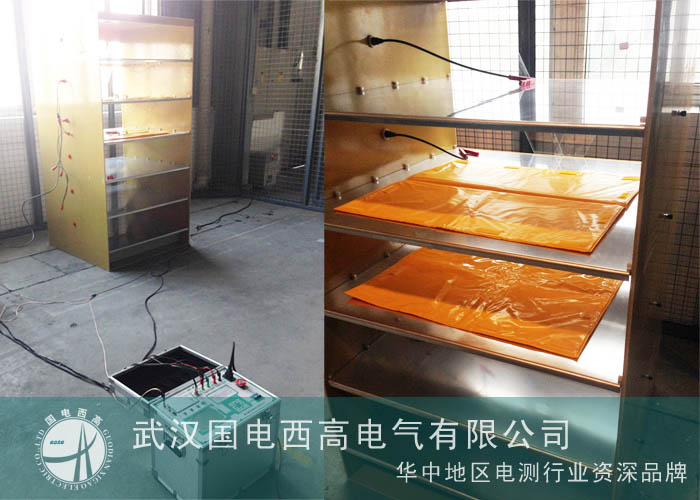

为客户定制了一套GDZ-6 绝缘垫耐压试验电极装置，这套设备是由智能耐压箱、变压器、电极装置组成。
