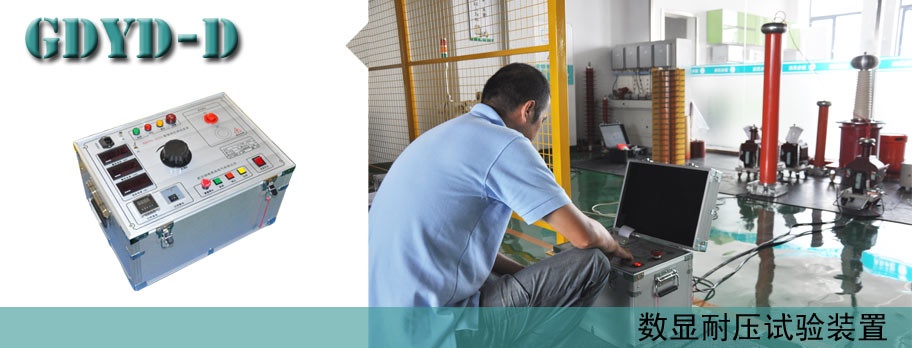

GDYD-D系列 数显耐压试验装置

采用标准

• DL/T 848.2-2004《高压试验装置通用技术条件第2部分:工频高压试验装置》
• DL/T 474.4-2006《现场绝缘试验实施导则 第4部分:交流耐压试验》
• DL/T 596-2005《电力设备预防性试验规程》
• GB1094.1-GB1094.6-96《外壳防护等级》
• GB2900《电工名词术语》
• GB/T16927.1~2-1997《高电压试验技术》
• GB4793-1984《电子测量仪器安全要求》
• GB191《包装贮运标志》
• GB/T.311-1997《高压输变电设备的绝缘与配合》

产品概述

GDYD-D系列数显耐压试验装置是国电西高在GDYD-M型的基础上，根据国家最新电力行业标准而设计的、性能先进的新型耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

.控制部分有：箱式、台式、柜式；
.试验变压器有：干式、气式、油式；
.特殊定制如：一体式
.本公司可按客户需求定制。



可等同或替代以下产品名

数显耐压装置、耐压试验装置、高压试验装置、手动控制箱、操作台、耐压控制箱、耐压装置、过电压装置、工频耐压试验、工频耐压试验装置、数字耐压试验装置、程控绝缘耐压装置、试验变压器、耐压机、全自动工频耐压控制(箱)台、工频耐压控制台、全自动工频耐压控制箱、工频耐压控制箱

产品特点

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 高压电压、电流、低压电流、时间，4路测量方式。
• 手动操作方式，提高了产品的安全性、可靠性。
• 实时显示高压电压、高压电流、低压电流和时间，显示直观明了。
• 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
• 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
• 采用新型时间继电器，计时范围更广（1S～99H）
• 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
• 试验容量在5kVA以上，采用移动式控制箱。
• 试验容量在20kVA（含）以上，采用移动式控制台。
• 支持交直流两用功能，AC/DC显示可切换。（选配）
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

主要技术参数：

• 输入电压：AC 220(380)V 可选
• 低压输出：AC 0-250（430）V
• 低压电流： 0-5/10/15/50A(可按客户要求定制)
• 输出容量： 0-3/5/10/15 kVA(可按客户要求定制)
• 高压电压： 0-50/100/150/200 kV(可按客户要求定制)
• 高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
• 计时范围：0-9999S
• 环境温度：－20℃至50℃
• 电压精度 ≤1.5% ±1个字(F.S)
• 电流精度 ≤1.5% ±1个字(F.S)

常规参数见下表：

控制箱（台） 参数：

型号规格	容量	输 入 电 源			输  出 电 压		重量（ kg ）
		相数	（ V ）	（ A ）	（ V ）	（ A ）
GDYD -D -2/220	2	LN	220	10	0-250	8	14
GDYD -D -3/220	3	LN	220	15	0-250	12	16
GDYD -D -5/220	5	LN	220	25	0-250	20	18
GDYD -D -10/220	10	LN	220	50	0-250	40	80
GDYD -D -15/400	15	AB	380	37.5	0-430	34.8	90
GDYD -D -20/400	20	ABN	380	50	0-430	46.5	100
GDYD -D -25/400	25	ABN	380	62.5	0-430	58.1	120
GDYD -D -30/400	30	ABN	380	75	0-430	69.7	140
GDYD -D -50/400	50	ABN	.380	125	0-430	116.2	160
GDYD -D -100/400	100	ABN	380	250	0-430	232.5	250
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。        2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。

试验变压器参数

规格	容量	低压侧		高压侧		高压侧（交直流变压器）		测量变比	30 分钟温升	阻抗电压	空载电流	重量
		电压	电流	交流输出		直流输出
	kVA	V	A	电压 kV	电流	电压 kV	电流		℃	％	％	kg
1.5/50	1.5	200	7.5	50	30	70	21.4	500	10	10	<4	19.5
3/50	3	200	15	50	60	70	42.9	500	10	10	<4	27
5/50	5	200	25	50	100	70	71.4	500	10	10	<4	52
10/50	10	200	50	50	200	70	142.9	500	10	10	<4	80
15/50	15	400	37.5	50	300	70	214.3	500	10	8	<4	120
20/50	20	400	50	50	400	70	285.7	500	10	8	<4	140
30/50	30	400	75	50	600	70	428.6	500	10	8	<4	155
50/50	50	400	125	50	1000	70	714.3	500	10	8	<4	184
10/100	10	200	50	100	100	140	71.4	1000	10	10	<4	135
15/100	15	400	37.5	100	150	140	107.1	1000	10	8	<4	150
20/100	20	400	50	100	200	140	142.9	1000	10	8	<4	215
30/100	30	400	75	100	300	140	214.3	1000	10	8	<4	250
50/100	50	400	125	100	500	140	357.1	1000	10	8	<4	290
10/150	10	200	50	100	66.7	140	47.6	1500	10	10	<4	180
15/150	15	400	37.5	150	100	210	71.4	1500	10	8	<4	200
20/150	30	400	50	150	133.3	210	95.2	1500	10	8	<4	220
30/150	30	400	75	150	200	210	142.9	1500	10	8	<4	280
50/150	50	400	125	150	333.3	210	238.1	1500	10	8	<4	340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。        2 、上表的重量以油浸式 试验变压器 为例，干式试验变压器和充气式试验变压器稍有不同。

可选配件（根据配置不同选配）

• 1.交直流分压器:50、100、150、200kV
• 保护球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放电棒:70、140、210kV
• 保护水阻
• 高压滤波电容:0.01μF~0.1μF，40~300kV
• 电力专用测试线包
• 折叠式小推车: 150、300型
• 绝缘支架: 50、100、200、300kV
• 标准试油杯: 400ml
• 高压验电器: 10、35kV
